LEGIC-Karte

Was ist eine LEGIC-Karte?

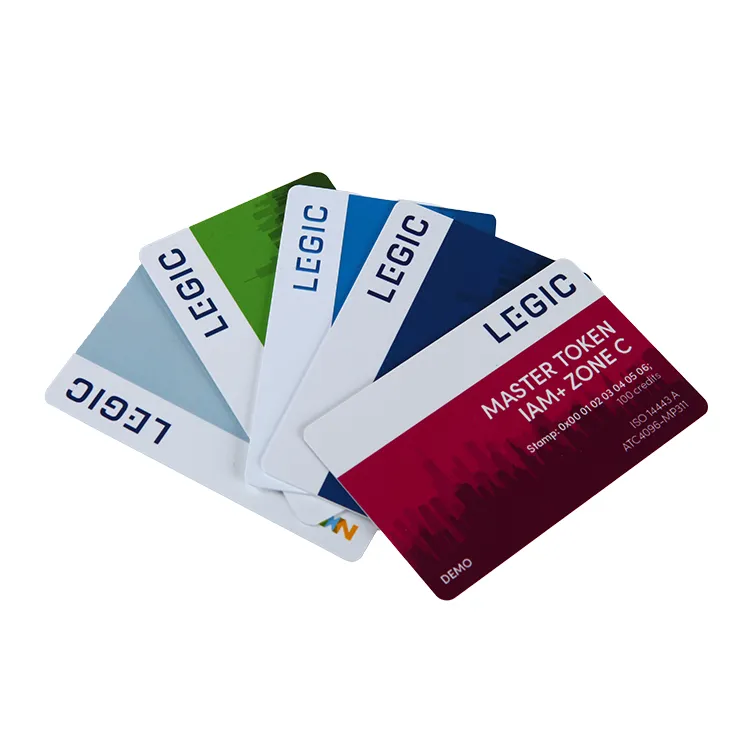

Eine LEGIC-Karte ist eine kontaktlose Karte, ein Schlüsselanhänger oder ein Tag mit 13,56 MHz, aufgebaut auf einem Smartcard-Chip der LEGIC Identsystems AG aus Wetzikon in der Schweiz. LEGIC ist vor allem im deutschsprachigen Europa weit verbreitet – für die Zutrittskontrolle von Mitarbeitenden, die Zeiterfassung, die Kantinenabrechnung und Automatenzahlung, für Schließfächer und Hotelschlösser. Die Auswahlregel ist einfach: Bestellen Sie genau den LEGIC-Chip, den Ihre Lesegeräte und Ihr Systembetreiber vorgeben, und nicht einfach „eine LEGIC-Karte“, denn LEGIC advant, CTC und die ältere Generation LEGIC prime sind nicht untereinander austauschbar.

Proud Tek fertigt das physische Ausweismedium in seiner Fabrik in Shenzhen: den vorgegebenen Chip im Kartenkörper, den Druck und die sichtbare Nummerierung, mit Qualitätskontrolle vor dem Versand. Die Chip-Beschaffungskanäle umfassen aktuelle LEGIC-Bauteile und, soweit noch erhältlich, auch ältere Bauteile. Im Angebot werden der genaue Chip, das Format und die Menge für Ihr Projekt zu einem wettbewerbsfähigen Projektpreis kalkuliert. Für die Initialisierung der Karte ist die Autorisierung Ihres Systembetreibers erforderlich (dessen Master-Token, ein delegiertes Sub-Master-Token oder, sofern genutzt, der LEGIC Key Service); Proud Tek liefert die Karten uninitialisiert, sofern im Angebot nichts anderes vereinbart ist. Proud Tek ist ein unabhängiger Kartenhersteller.

LEGIC advant oder LEGIC prime: Welche Generation benötigen Sie?

Die Lesereichweiten sind die von LEGIC angegebenen Maximalwerte für den jeweiligen Chip. Die tatsächliche Reichweite hängt vom Lesegerät und von der Antenne ab, die in das Format passt: Ein Schlüsselanhänger oder ein kleiner Tag wird daher auf kürzere Distanz gelesen als eine ID-1-Karte mit demselben Chip.

Welche LEGIC-Chips können Sie bestellen?

Die Chipangaben stammen aus dem Smartcard-IC-Vergleich von LEGIC. LEGIC veröffentlicht weitere Varianten, und die Verfügbarkeit älterer Bauteile ändert sich im Lauf der Zeit; das Angebot nennt daher das genaue angebotene Bauteil und dessen Verfügbarkeit für Ihre Menge. Nennt Ihr Integrator einen Chip, der nicht in dieser Tabelle steht, senden Sie uns die vollständige Bezeichnung – sie wird geprüft, bevor ein Muster gefertigt wird.

Wie funktioniert die LEGIC-Sicherheit, und lässt sich eine LEGIC-Karte kopieren?

LEGIC steuert über Master-Token System-Control (MTSC), wer auf eine Karte schreiben darf. Administrative Rechte sind an physische Master-Token-Karten im Besitz des Systembetreibers gebunden und nicht an Passwörter oder Schlüssel, die in eine Software eingegeben werden. Das Master-Token legt fest, wie die Karte in Segmente (prime) oder Applikationen (advant) gegliedert ist und welche Lesegeräte und Kodierstationen die einzelnen Bereiche anlegen, lesen oder ändern dürfen. Dank dieser Hierarchie kann etwa ein Kantinenbetreiber oder ein Schließfachanbieter seine eigene Applikation auf dem Mitarbeiterausweis verwalten, ohne Zugriff auf die Türapplikation zu erhalten.

• Unbeschriebene LEGIC-Karten werden unter der Autorisierung des Systembetreibers initialisiert, und zwar an einer Kodierstation, die mit dessen Master-Token oder einem delegierten Sub-Master-Token autorisiert ist, oder über den LEGIC Key Service bei Chips, die ihn unterstützen, etwa ATC4096-MP313.
• Proud Tek kopiert keine aktiven Ausweismedien. Eine Ersatz- oder Zusatzkarte ist eine neue, unbeschriebene Karte desselben Chiptyps, die mit ihrer eigenen Chip-Seriennummer über Ihr System eingelernt wird. Bei LEGIC advant sind die Applikationen durch MTSC-verwaltete Berechtigungen sowie AES oder 3DES geschützt, und LEGIC hat das System so ausgelegt, dass sich eine Karte nicht durch Auslesen und erneutes Beschreiben duplizieren lässt. Für die proprietäre Sicherheit der älteren Generation LEGIC prime wurden 2009 öffentlich Schwachstellen nachgewiesen – ein Grund, weshalb LEGIC die Migration auf advant empfiehlt.
• Ein Kartenlieferant kann Ihre Zutrittsapplikation ohne Autorisierung des Systembetreibers nicht aufspielen, und Proud Tek bietet dies auch nicht an.
• Wofür der Lieferant verantwortlich ist: den richtigen Chip, den Kartenkörper, den Druck, die sichtbare Nummerierung und, falls Ihr Einlernprozess sie benötigt, eine Liste der Chip-Seriennummern (UIDs). Jeder dieser Punkte wird im Angebot bestätigt.

Darin unterscheidet sich LEGIC von MIFARE-Systemen, bei denen die Schlüssel in der Regel in die Lesegeräte oder ein SAM geladen werden und ein Lieferant Karten vorkodieren kann, wenn der Schlüsselinhaber die Schlüssel bereitstellt. Für welche Chipfamilien Proud Tek die Kodierung vor dem Versand übernimmt, erfahren Sie beim RFID-Kodierservice.

Wie migrieren Sie von LEGIC prime oder auf MIFARE DESFire?

Für drei häufige Migrationssituationen gibt es jeweils eine andere Kartenlösung. Stimmen Sie zuerst das Zielsystem und die Reihenfolge der Migration mit Ihrem Integrator ab, und bestellen Sie dann die Karte, die die Brücke zwischen alten und neuen Lesegeräten schlägt.

• Von LEGIC prime auf LEGIC advant: CTC-Chips wie CTC4096-MM410 werden sowohl von prime- als auch von advant-Lesegeräten erkannt, sodass sich die Lesegeräte Bereich für Bereich statt auf einen Schlag austauschen lassen. Laut dem CTC4096-Flyer von LEGIC kann die LEGIC-RF-Schnittstelle nach Abschluss der Migration dauerhaft deaktiviert werden, wenn der Systembetreiber dies wünscht.
• LEGIC parallel zu oder in Richtung MIFARE DESFire: ATC4096-MP313 trägt einen LEGIC-advant-Bereich und einen DESFire-EV3-Bereich auf einem Chip. Soll das Zielsystem ausschließlich mit DESFire arbeiten, vergleichen Sie MIFARE-DESFire-Karten als neues Ausweismedium.
• LEGIC plus ein 125-kHz-Proximity-Ausweis: Wo ältere LF-Lesegeräte weiter in Betrieb sind, ist eine Kombikarte mit zwei getrennten Chips in einem Kartenkörper eine Option. Klären Sie vor der Bestellung die Chipkombination und das Verhalten beider Lesegeräte mit der Dual-Karte.

Viele aktuelle LEGIC-Lesemodule sind Multi-Technologie-Module und lassen sich so konfigurieren, dass sie auch ISO/IEC-14443-A-Ausweise wie MIFARE DESFire lesen. Ob das auf Ihre Geräte zutrifft, hängt von Lesegerätmodell, Firmware und Systemkonfiguration ab; klären Sie es daher mit Ihrem Systemanbieter.

Welche Formate und Materialien gibt es für LEGIC-Chips?

Ob das jeweilige Format mit genau Ihrem LEGIC-Chip verfügbar ist, wird im Angebot bestätigt. Da kleinere Formate kleinere Antennen haben, sollten Sie Muster im endgültigen Format an Ihren installierten Lesegeräten testen, bevor Sie eine Charge freigeben.

Welche Druck- und Personalisierungsoptionen gibt es für LEGIC-Karten?

Die folgenden Optionen sind für Standard-Kartenkörper verfügbar; welche davon für Ihren LEGIC-Chip, Ihr Format und Ihr Kartenmaterial in Frage kommen, wird im Angebot bestätigt.

• Vollfarbdruck ein- oder beidseitig, in glänzender, matter oder satinierter Ausführung, nach Ihrer Druckvorlage und Ihren Farbreferenzen.
• Sichtbare Nummerierung, gedruckt oder graviert, abgeglichen mit der Liste der Chip-Seriennummern, wenn Ihr Einlernprozess dies erfordert.
• Magnetstreifen, Unterschriftsfeld und Langlochstanzung für Umhängebänder oder Ausweisjojos.
• Weiße Blankokarten für den hauseigenen Fotodruck auf einem Direct-to-Card- oder Retransfer-Drucker; nennen Sie das Druckermodell, damit die Kartenoberfläche darauf abgestimmt werden kann.
• Holzkarten aus Kirsche, Sapeli, Bambus, Buche, Birke, Amerikanischem Nussbaum, Linde oder Ahorn, personalisiert durch Lasergravur, UV-Druck, Durchbrüche (durchgehende Aussparungen) oder Stanzen in eine Form, mit Epoxidbeschichtung für Wasserbeständigkeit.

Welche Hotelschlösser arbeiten mit LEGIC-Schlüsselkarten?

Einige Hotelschließsysteme bieten LEGIC-Leseköpfe an, insbesondere bei Installationen in Deutschland, der Schweiz und Österreich. Der Leitfaden zu RFID-Hotelschlüsselkarten ordnet den wichtigsten Schlossmarken die jeweils unterstützten Kartentechnologien zu, darunter Häfele Dialock, dessen Terminals optional mit LEGIC-Leseköpfen (advant oder prime) neben MIFARE bestellt werden können; klären Sie Lesekopf und freigegebenen Chip mit Ihrem Schlosshersteller. Das Schloss bestimmt den Chip: Prüfen Sie vor der Bestellung von Kartenbeständen, ob jedes Tür-, Möbel- und Schließfachterminal einen LEGIC- oder einen MIFARE-Lesekopf hat und welchen LEGIC-Chip der Schlosshersteller freigibt.

LEGIC-Holzkarten können für Hotelschließsysteme kodiert werden, deren Schlösser den Chip akzeptieren; die Kodierung erfolgt am Kodiergerät an der Rezeption des Hotels unter der Autorisierung des Schließsystems. Für MIFARE-basierte Schlösser siehe Hotelschlüsselkarten.

Wie prüfen Sie die LEGIC-Kompatibilität vor der Bestellung?

1. Lassen Sie sich die genaue Chipbezeichnung nennen – von Ihrem Integrator oder aus dem Konfigurationsblatt des Lesegeräts, zum Beispiel ATC4096-MP311 statt „LEGIC 4K“.
2. Prüfen Sie Generation und Schnittstelle des Lesegeräts. Reine prime-Lesegeräte benötigen prime- oder CTC-Chips. MP-Chips (ISO 14443 A) und MV-Chips (ISO 15693) gehören beide zu advant, doch ein Lesegerät oder eine Standortkonfiguration akzeptiert unter Umständen nur eine der beiden Varianten; bestellen Sie daher die, für die Ihr System eingerichtet ist.
3. Klären Sie, wer das Master-Token besitzt und wer die Karten initialisiert, und stellen Sie sicher, dass dessen Kodierstation zum Liefertermin bereitsteht.
4. Gleichen Sie den Speicher mit dem Applikationsplan ab, damit Zutritt, Zeiterfassung, eine Kantinen-Geldbörse und Schließfachapplikationen auf den gewählten Chip passen.
5. Testen Sie Muster im endgültigen Format an den installierten Lesegeräten, insbesondere bei Schlüsselanhängern, Tags und Armbändern.

Welche Angaben benötigen wir für Ihr Angebot über LEGIC-Karten?

Proud Tek antwortet innerhalb eines Werktags und sendet Ihnen ein Angebot innerhalb eines Werktags nach Eingang einer bearbeitbaren Anfrage. Mindestbestellmenge, Stückpreis und Fracht werden im Angebot für Ihre Menge und Ihren Lieferort bestätigt. Senden Sie die Angaben über die Kontaktseite.

Muster, Lieferzeit und Bestellung

Standardmuster sind kostenlos. Für kundenspezifische Muster, etwa mit Ihrer Druckvorlage oder in einer Sonderform, fällt eine Einrichtungsgebühr an, die im Angebot bestätigt wird. Um Kartenkörper, Oberflächen und Formate zu beurteilen, fordern Sie das Musterpaket an. Für Standardprodukte beträgt die Lieferzeit in der Regel 2–3 Wochen; bei LEGIC-Karten wird die Verfügbarkeit des vorgegebenen Chips im Angebot bestätigt, und Großaufträge werden individuell eingeplant.

Unsere Zertifikate nach ISO 9001, ISO 14001 und ISO 45001 sehen Sie auf der Herstellerseite.

LEGIC, LEGIC prime und LEGIC advant sind Marken der LEGIC Identsystems AG. MIFARE und MIFARE DESFire sind Marken der NXP B.V. Häfele und Dialock sind Marken ihrer jeweiligen Inhaber. Proud Tek ist ein unabhängiger Kartenhersteller und weder mit LEGIC noch mit NXP verbunden oder von ihnen autorisiert.
